灌注桩螺旋箍筋长度 | |||||
参考《建筑桩基技术规范》JGJ94-2008 第4章4.1Ⅰ | |||||
序号 | 参数 | 数据 | 单位 | 备注 | |
1 | 总桩长L | m | 输入... | 附录A[0,20]m | |
2 | 桩径D | mm | 输入... | [300,2000]mm | |
3 | 加密区间距 | mm | 输入... | 100mm | |
4 | 普通区间距 | mm | 输入... | [200,300]mm | |
☆ | 主筋保护层厚度αs | mm | 输入... | [主筋保护层厚度50,60]mm | |

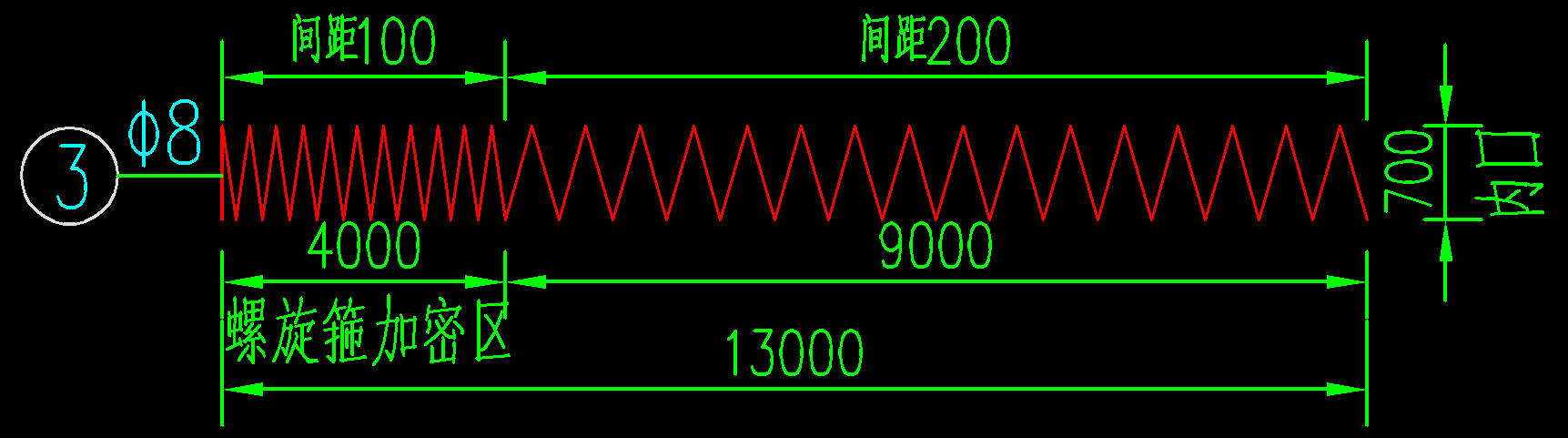

5 | 螺旋箍加密区长度 | 3.5 | m | [5D范围内加密] | |
6 | 螺旋箍内口直径 | 600 | mm | [D-αs*2] | |
7 | 加密区单元数 | 35 | 圈 | ||
8 | 普通区单元数 | 48.5 | 圈 | [补一圈] | |
9 | 加密区箍筋长度 | 66066.221 | mm | ||
10 | 普通区箍筋长度 | 91933.507 | mm | ||
11 | 螺旋箍筋总长 | 15800 | mm | [内口] | |
13 | 桩径D | mm | 输入... | [300,2000]mm | |
14 | 纵筋直径d | mm | 输入... | ||
15 | 纵筋根数n | 根 | 输入... | ||
16 | 纵筋沿桩周布置净距 | 344.52 | mm | 【✔】 | [纵筋沿桩周布置净距不应小于60mm] |
17 | 实际配筋率ρ | 0.59% | 【✔】 | 0.54% | 适宜范围[0.65%,0.2%] D小取大值,D大取小值 |
