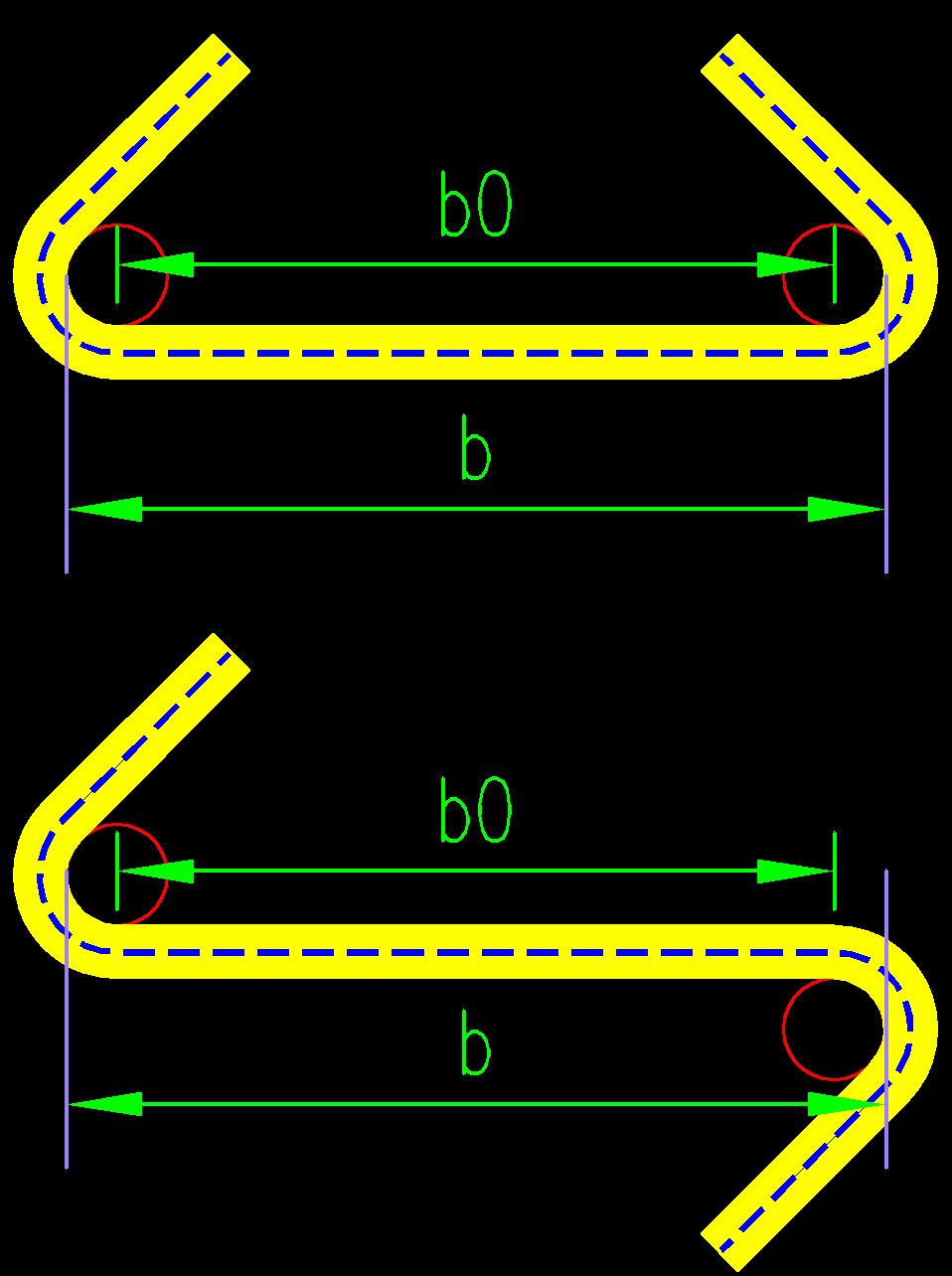

| 拉筋下料长度（中心线长度） |
|
|||||
| 参考《水工混凝土结构设计规范》SL191-2008第9.3和13.2.5节； 《混凝土结构设计规范》GB50010-2010；《混凝土结构工程施工质量验收规范》GB50204-2015 |
||||||
| 序号 | 参数 | 数据 | 单位 | 备注 | ||
| 按拉筋内口尺寸计算 | ||||||
| 1 | b | mm | 输入... | 【内口】 | ||
| 2 | 纵向钢筋直径D | mm | 输入... | |||
| 3 | 拉筋直径d | mm | 输入... | |||
| 4 | 拉筋级别 | 输入... | ||||
| 5 | 是否抗震 | 输入... | ||||
| 6 | 弯弧直径D0 | 20 | mm | 光圆 max(2.5d,D) | ||
| 7 | 弯后平直段L | 80 | mm | 抗震 10d | ||
| 8 | 直段b0 | 180 | mm | |||
| 9 | 总直段 | 180 | mm | b0 | ||
| 10 | 总弯段 | 225.97 | mm | 0.75*pi()*(D0+d)+2L | ||
| 11 | 拉筋下料长度Lw | 406 | mm | =b+205.97 | ||
| =b+25.75d | ||||||
